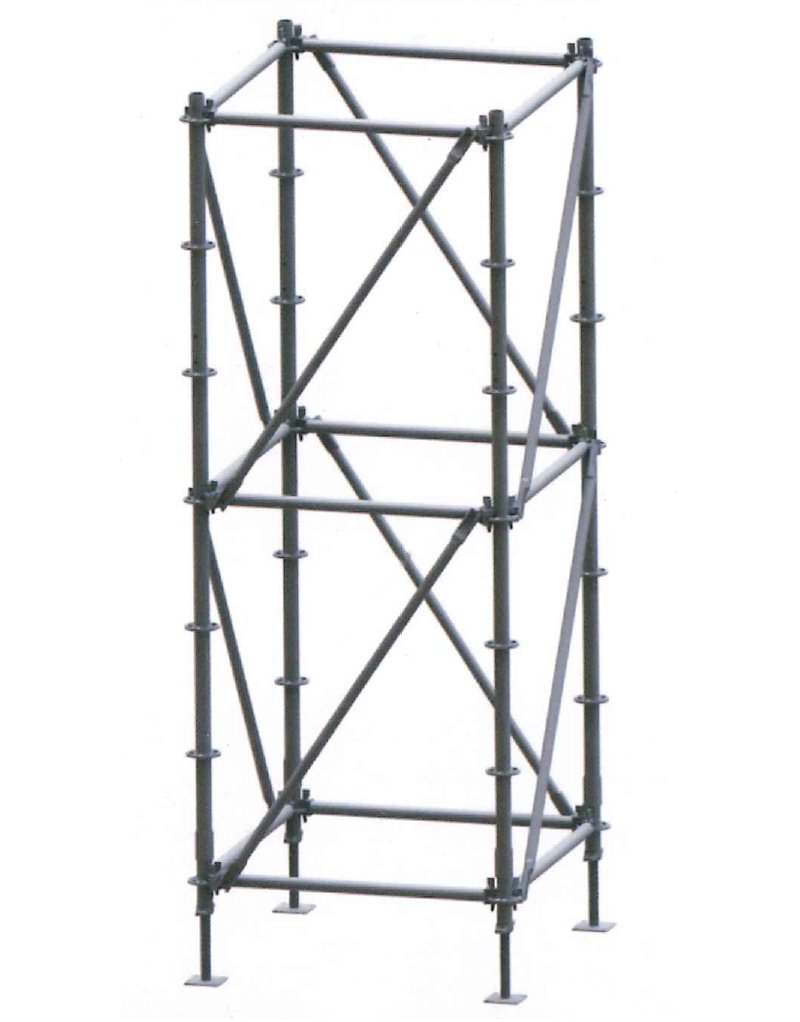

60系列搭建方法
- 分類:技術服務
- 發布時間:2021-03-18 10:23:09
- 訪問量:0
概要:
詳情

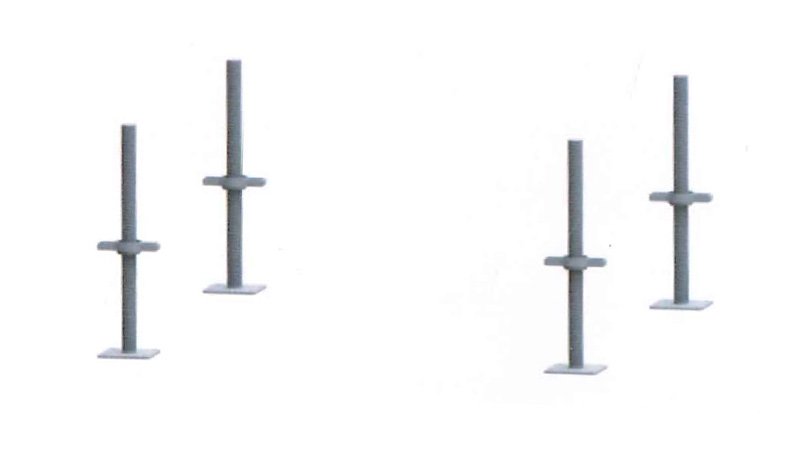

1、下托
依腳手架配置圖尺寸放樣后,將【下托】排列至定點。

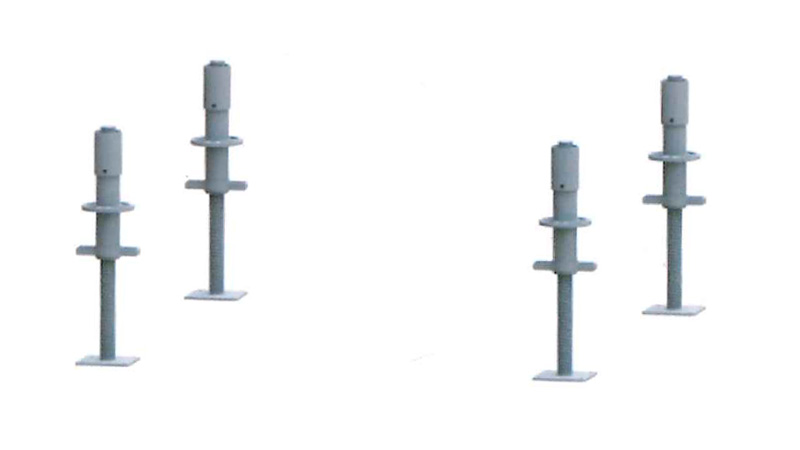

2、標準基座∶
將【標準基座】的主架套筒部分朝上套入下托絲杠上方,標準基座下緣需完全置入扳手受力平面的凹槽內。

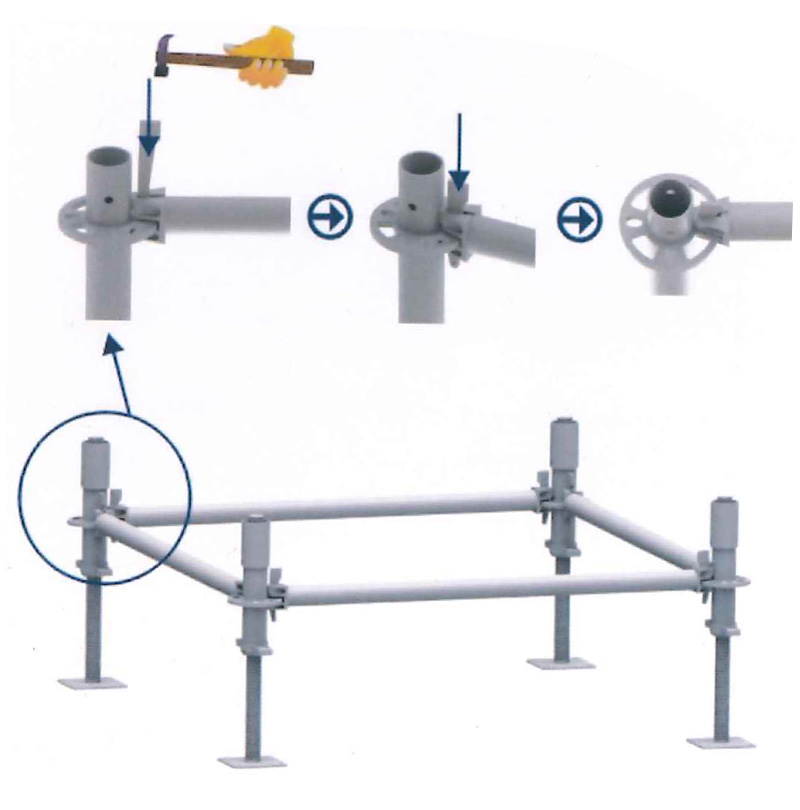

3、第一層橫桿:
將橫桿頭套入圓盤小孔位置使橫桿頭前端抵住立桿圓管,再以楔形銷貫穿小孔敲緊固定。

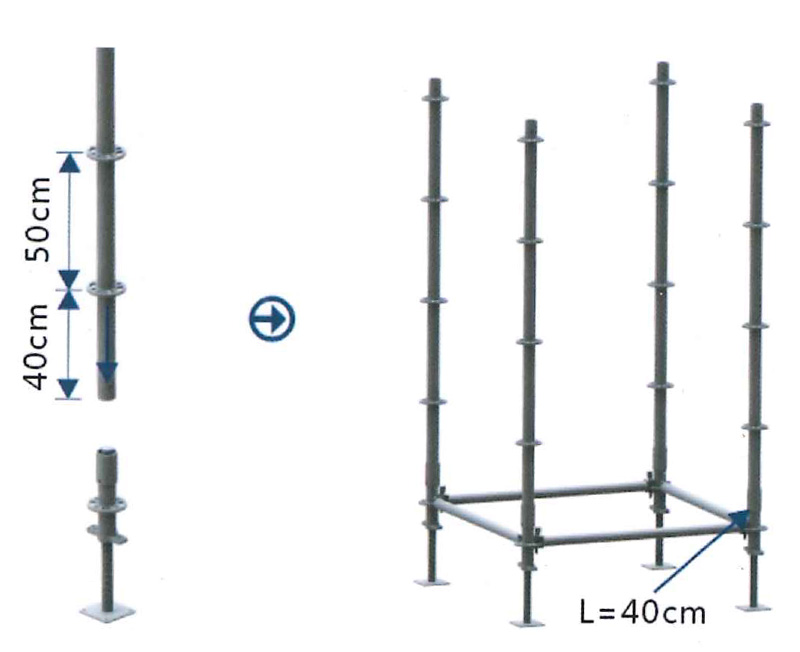

4、起步立桿:
將未加裝(連接棒)的立桿統稱為「起步立桿」,以下圖所示將「起步立桿」長端插入標準基座的套筒中。以檢查孔的位置查看「起步立桿」是否插至套筒底部?!钙鸩搅U」僅適用在第一層搭接,第二層往上均適用「對接立桿」。

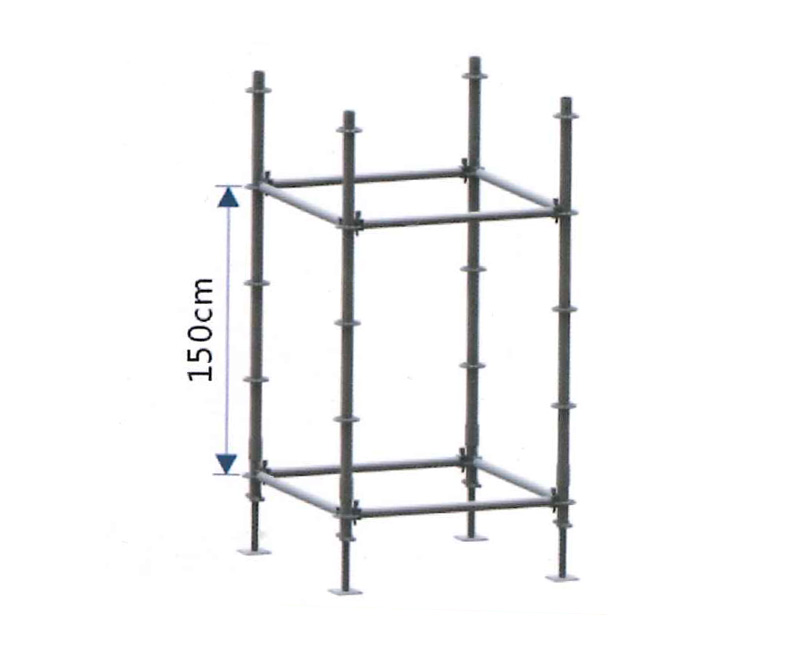

5、第二層橫桿:
如下圖位置,依步驟3安裝第二層橫桿。

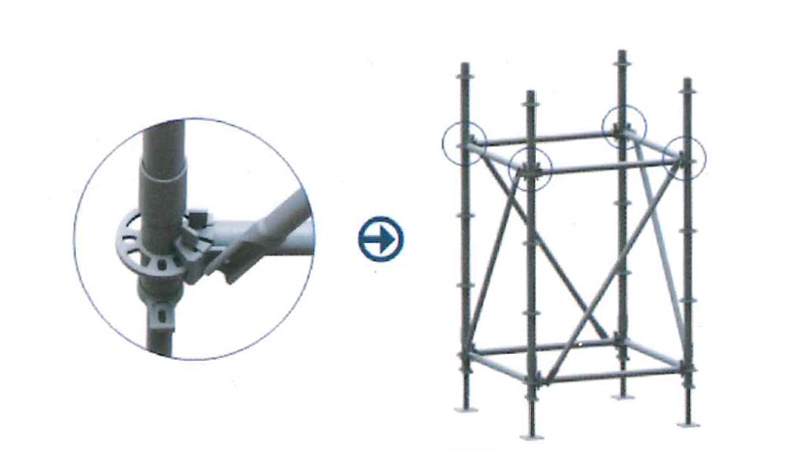

6、第一層斜拉桿:
將【斜拉桿】全部依順時針或全部逆時針方向組搭,如下圖,將【斜拉桿】套入圓盤大孔位置,使斜桿頭前端抵住主架圓管,再以斜楔貫穿大孔敲緊固定。(注意:斜拉桿具有方向性,方向相反即無法搭建)

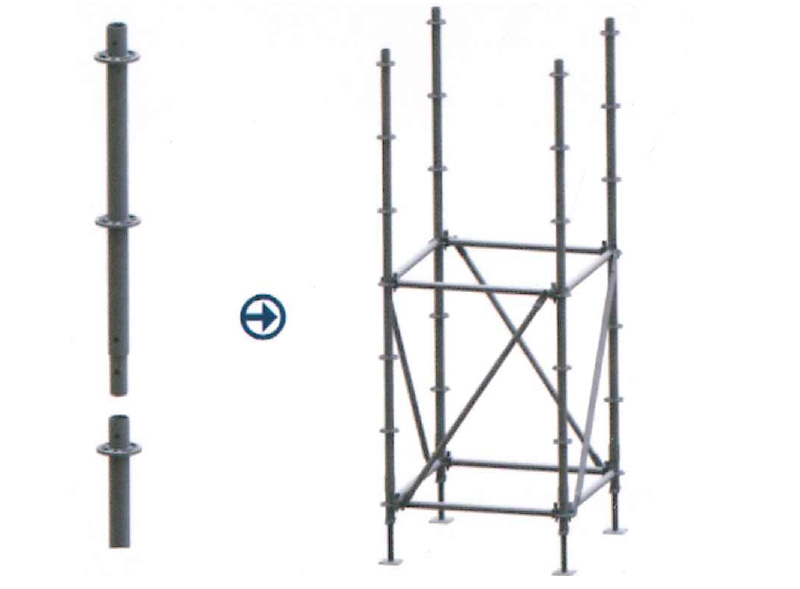

7、對接立桿:
「對接立桿」以四方管(連接棒)鏈接,如下圖所示將連接棒插入下層管中即可。
※若需適用「對接立桿插銷」則務必檢查圓盤對齊孔是否在同一方向。

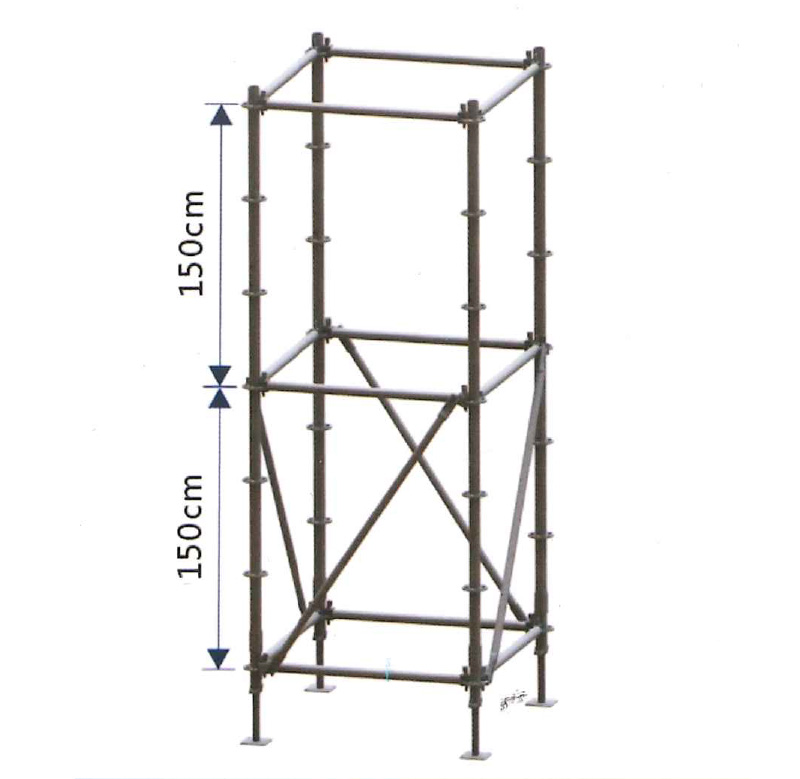

8、第三層橫桿:
「如下圖位置,依步驟3安裝第三層橫桿。

9、第二層斜拉桿:
如下圖所示,依步驟6組搭方式,和第一層相同方向搭接第二層【斜拉桿】。
※若第一層為逆時針方向組裝,則第二層以上的斜拉桿同樣需以逆時針方向組裝

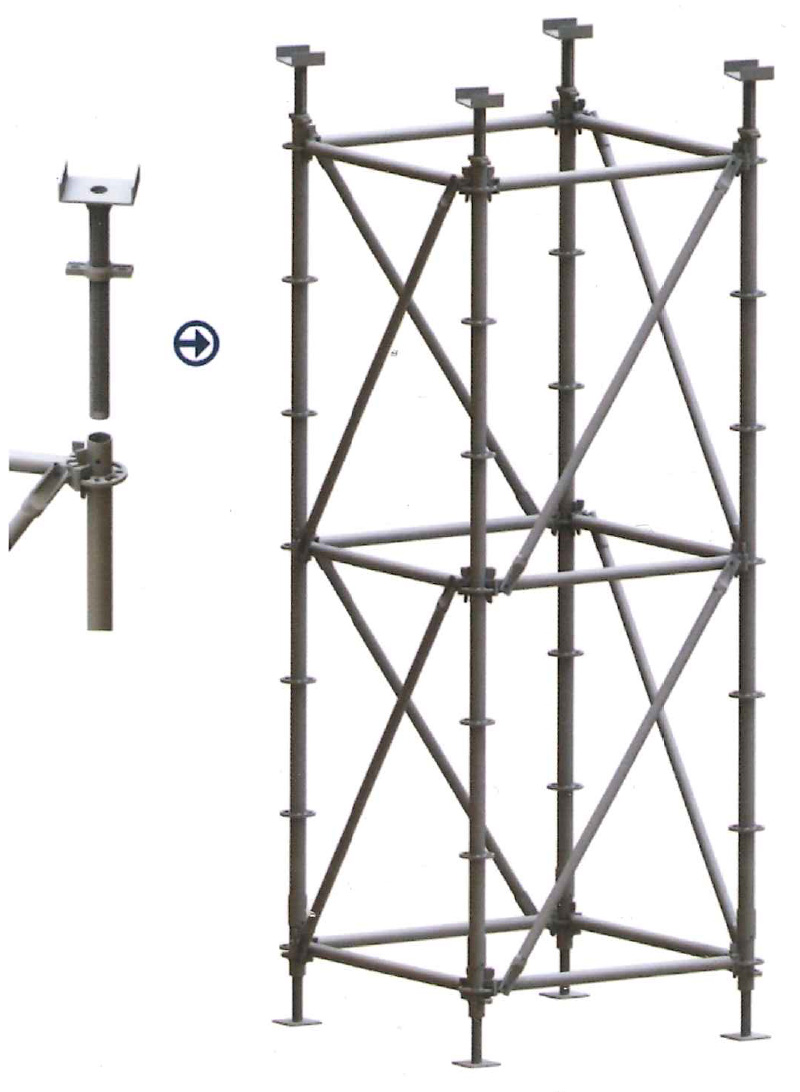

10、上托:
如下圖所示將「上托」牙管插入立桿管中,再以扳手調整至所需高度。
